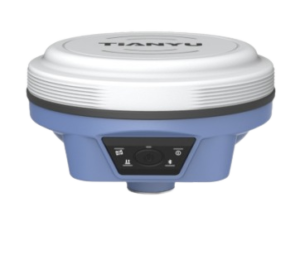

GPS RTK GNSS Satelit S1: Solusi Survei Presisi Tinggi
Dalam dunia survei modern, kebutuhan akan data geospasial yang akurat dan cepat adalah segalanya. Salah satu teknologi yang menjadi tulang punggung untuk pekerjaan ini adalah GPS RTK (Real-Time Kinematic) GNSS. Meskipun model “S1” tidak dikenal secara luas, produk sejenis dalam kategori ini, seperti yang diproduksi oleh brand terkemuka seperti Topcon, Trimble, atau Hi-Target, memiliki karakteristik yang serupa. Artikel ini akan membahas spesifikasi, keunggulan, serta pekerjaan yang cocok untuk sistem GPS RTK GNSS secara umum.
Spesifikasi Teknis GPS RTK GNSS
GPS RTK GNSS adalah sistem yang menggabungkan beberapa teknologi untuk mencapai akurasi tingkat sentimeter. Pertama-tama, GNSS (Global Navigation Satellite System) memungkinkan alat untuk menerima sinyal dari berbagai konstelasi satelit, seperti GPS (Amerika Serikat), GLONASS (Rusia), Galileo (Eropa), dan BeiDou (Tiongkok). Dengan demikian, jumlah satelit yang dilacak menjadi lebih banyak, sehingga akurasi dan keandalan posisi meningkat, bahkan di area dengan halangan pandang.
Kemudian, fitur RTK adalah kunci utama yang membedakannya dari GPS konvensional. RTK menggunakan koreksi data dari stasiun pangkalan (base station) atau jaringan CORS (Continuously Operating Reference Station) untuk menghilangkan kesalahan sinyal. Oleh karena itu, hasil pengukuran posisi dapat diperoleh secara real-time dengan akurasi horizontal hingga ±8 mm + 1 ppm dan akurasi vertikal hingga ±15 mm + 1 ppm.
| GNNS Feature | |
|---|---|
| Channel | 1598 |
| GPS | L1, L1C, L2C, L2P, L5 |
| GLONASS | L1C/A, L1P, L2C/A, L2P, L3* |
| BDS | BDS-2: B1l, B2l, B3l |
| BDS-3: B1l, B3l, B1C, B2A, B2B* | |
| GALILEOS | E1, E5A, 35B, 36C, AltBOC* |
| SBAS | L1* |
| IRNSS | L5* |
| QZSS | L1, L2C, L5* |
| MSS-LBAND | BDS-PPP |
| Positioning Output Rate | 1Hz~20Hz |
| Initialization Time | < 10s |
| Initialization Reability | > 99.99% |
| Positioning Precision | |
| Code differential GNSS positioning | H : 0.25 m + 1 ppm RMS V : 0.50 m + 1 ppm RMS |
| GNSS static | H : 2.5 mm + 0.5 ppm RMS V : 5 mm + 0.5 ppm RMS |
| Real-time kinematic (Baseline<30km) | H : 8 mm + 1 ppm RMS V : 15 mm + 1 ppm RMS |
| SBAS positioning | Typically < 5m 3DRMS |
| RTK initialization time | 2 ~ 8s |
| IMU tilt compensation | Additional horizontal pole tip uncertainty typic-ally less than 10mm + 0.7 mm/° tilt down to 30° |
| IMU tilt angle | 0° ~ 60° |
| Hardware Performance | |
| Dimension | 130mm(W) ×130mm(L) × 80mm(H) |
| Weight | 790g (battery included) |
| Material | Magnesium aluminum alloy shell |
| Operating temperature | -45° C~ +75° C |
| Storage temperature | -55° C ~ +85° C |
| Humidity | 100% Non-condensing |
| Waterproof/Dustproof | IP67 standard, protected from long time immersion to depth of 1m IP67 standard, fully protected against blowing dust |
| Shock/Vibration | Withstand 2 meters pole drop onto the cement ground naturally |
| Power supply | 6-28V DC, overvoltage protection |
| Battery | Inbuilt 7.4V 6800mAh rechargeable, Li-ion battery |
| Battery life | 15h(Rover Bluetooth mode) 10h (Base Mode) |
| Communications | |
| I/O Port | - 5-PIN LEMO external power port + RS232 - Type-C(charge, OTG to USB disk - data transfer with PC or phone, Ethernet) - 1 UHF antenna TNC interface |
| Internal UHF | 2W TX and RX |
| Frequency range | 410 - 470MHz |
| Communication protocol | Farlink, Trimtalk450s,HUACE, Hi-target, Satel |
| Communication range | Typically 5-8km |
| Bluetooth | Bluetooth 3.0/4.1 standard, Bluetooth 2.1 + EDR |
| NFC Communication | Realizing close range (shorter than 10cm) automatic pair between receiver and controller (controller requires NFC wireless communication module else) |
| WIFI | |
| Modem | 802.11 b/g standard |
| WIFI hotspot | AP mode, Receiver broadcasts its hotspot form web UI accessing with any mobile terminals |
| WIFI datalink | Client mode, Receiver can transmit and receive correction data stream via WiFi datalink |
| Data Storage/Transmission | |
| Storage | 4GB SSD Automatic cycle storage (The earliest data files will be removed automatically while the memory is not enough) |
| Data transmission | Support external USB storage Plug and play mode of USB data transmission |
| Data format | - Static data format: STH, Rinex2.01, Rinex3.02 and etc. - Differential format: RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 - GPS output data format: NMEA 0183, PJK plane coordinate - Network model support: VRS, FKP, MAC, fully support NTRIP protocol |
| Sensors | |
| Electronic bubble | Controller software can display electronic bubble, checking leveling status of the carbon pole in real-time |
| IMU | Built-in IMU module, calibration-free and immue to magnetic interference |
| Thermometer | Built-in thermometer sensor, adopting intelligent temperature control technology, monitoring and adjusting the receiver temperature |
| User Interaction | |
| Operating system | Linux |
| Buttons | One button |
| Indicators | 5 LED indicators(Satellite, Charging, Power, Datalink, Bluetooth) |
| Web interaction | With the access of the internal web interface management via WiFi or USB connection, users are able to monitor the receiver status and change the configurations freely |
| Voice guidance | It provides status and operation voice guidance, and supports Chinese/English/ Korean/Spanish/Portuguese/Russian/Turkish |
| Secondary development | Provides secondary development kit, and opens the OpenSIC observation data format and interaction interface definition |
| Cloud service | The powerful cloud platform provides online services like remote manage, firmware update, online register and etc |
Keunggulan Utama GPS RTK GNSS
Selanjutnya, mari kita lihat beberapa keunggulan yang membuat sistem ini menjadi pilihan utama para profesional.
- Akurasi Tinggi: Keunggulan paling menonjol adalah akurasinya yang mencapai tingkat sentimeter, bahkan milimeter. Hal ini memungkinkan pekerjaan yang sangat detail, seperti penentuan batas lahan atau stake out fondasi bangunan.
- Efisiensi Waktu: Berkat teknologi RTK, hasil pengukuran bisa langsung didapatkan di lapangan tanpa perlu memproses data di kantor. Oleh karena itu, waktu pengerjaan proyek dapat dipangkas secara signifikan.
- Mobilitas dan Fleksibilitas: Sistem ini lebih portabel daripada total station, sehingga memudahkan surveyor untuk berpindah-pindah lokasi dengan cepat di area yang luas. Tidak hanya itu, pengukuran dapat dilakukan tanpa garis pandang langsung ke target, ideal untuk medan yang berbukit atau bervegetasi lebat.
- Kemudahan Penggunaan: Meskipun teknologinya canggih, pengoperasian alat ini relatif mudah. Dengan antarmuka yang ramah pengguna, operator dapat menguasai sistem ini dengan cepat.
Kelengkapan yang digunakan oleh GPS Satelit S1
ada beberapa komponen penting agar gps ini bisa beroperasi dengan sesuai spesifikasi GPS Satelit S1 ini. Berikut beberapa komponen yang dibutuhkan :
- Antena UHF / antena Internal Radio / Antena GSM yang digunakan oleh GPS RTK GNSS Satelit yaitu dengan Kode QT450GTC-1 dengan Frekuensi 440-470MHz. Tapi GPS ini bisa menggunakan antena lain yang serupa dengan Type Connector TNCJ dengan frekuensi yang bervariatif. Beberapa contoh antena yang support dengan GPS Satelit S1 yaitu Antena UHF QT450A dengan Frekuensi 450-470MHz, Antena Internal Radio QT450AS-1 dengan Frekuensi 450-470MHz dan Antena GSM / Antena NTRIP QT450AS-1 dengan Frekuensi 450-470MHz
- Tripod Statif / Allumunium Tripod / Allumunium Statif yang digunakan oleh GPS Geodetik South Satelit S1 yaitu universal seperti dari brand Topcon, Sokkia, Mysurv dan tripod yellow. karena tripod yang digunakan itu bersifat Universal jadi memudahkan User dalam mencari Sperpart pengganti. berikut contoh Tripod Statif yang digunakan oleh GPS Satelit S1 sesuai dengan spesifikasinya :
- Stick Pole / Stick Pole Jalon / Stik Pole / Stik Jalon Stick pole atau jalon untuk GPS geodetik adalah tiang penyangga khusus yang berfungsi untuk menopang antena GNSS (rover) agar tetap stabil, tegak lurus, dan berada pada ketinggian yang konsisten selama proses pengukuran di lapangan. Alat ini sangat krusial untuk memastikan data koordinat yang diambil memiliki akurasi tinggi hingga satuan milimeter
- Tribrach Adapter merupakan bagian yang sangat penting untuk mendirikan akessoris Total Station seperti Prisma Polygon / Prisma ADS, mendirikan alat GNSS untuk melakukan proses Static ( GPS Geodetik ) , proses GCP ( Ground Control Point ) dan alat yang bisa centering terhadap BM ( Benchmark ).
- Lisensi Alat / Lisensi Aplikasi Controller
Profesi dan Pekerjaan yang Cocok
Mengingat spesifikasi GPS Satelit S1 tentu disertai dengan keunggulannya, GPS RTK GNSS sangat cocok untuk berbagai profesi dan jenis pekerjaan.
- Juru Ukur (Surveyor): Alat ini adalah peralatan utama untuk pemetaan topografi skala besar, survei hidrografi, dan pengukuran stake out di proyek konstruksi.
- Insinyur Pertanian: Dalam bidang pertanian presisi, GPS RTK GNSS digunakan untuk membuat peta lahan yang sangat akurat, yang kemudian digunakan untuk mengendalikan traktor otonom atau sistem irigasi cerdas.
- Insinyur Sipil dan Konstruksi: Sistem ini sangat vital untuk penentuan posisi fondasi, jalan, dan jembatan dengan presisi tinggi. Sebagai contoh, alat ini digunakan untuk memastikan struktur dibangun sesuai dengan desain yang telah ditentukan.
- Petugas Pertambangan: GPS RTK GNSS digunakan untuk pemetaan area tambang, pengukuran volume material yang digali, dan navigasi alat berat.
Kesimpulannya, GPS RTK GNSS adalah teknologi revolusioner yang menawarkan kecepatan, akurasi, dan efisiensi yang jauh melampaui metode survei konvensional. Dengan kemampuannya yang luar biasa, alat ini menjadi mitra tak tergantikan bagi para profesional yang ingin meningkatkan produktivitas dan kualitas pekerjaan mereka.
