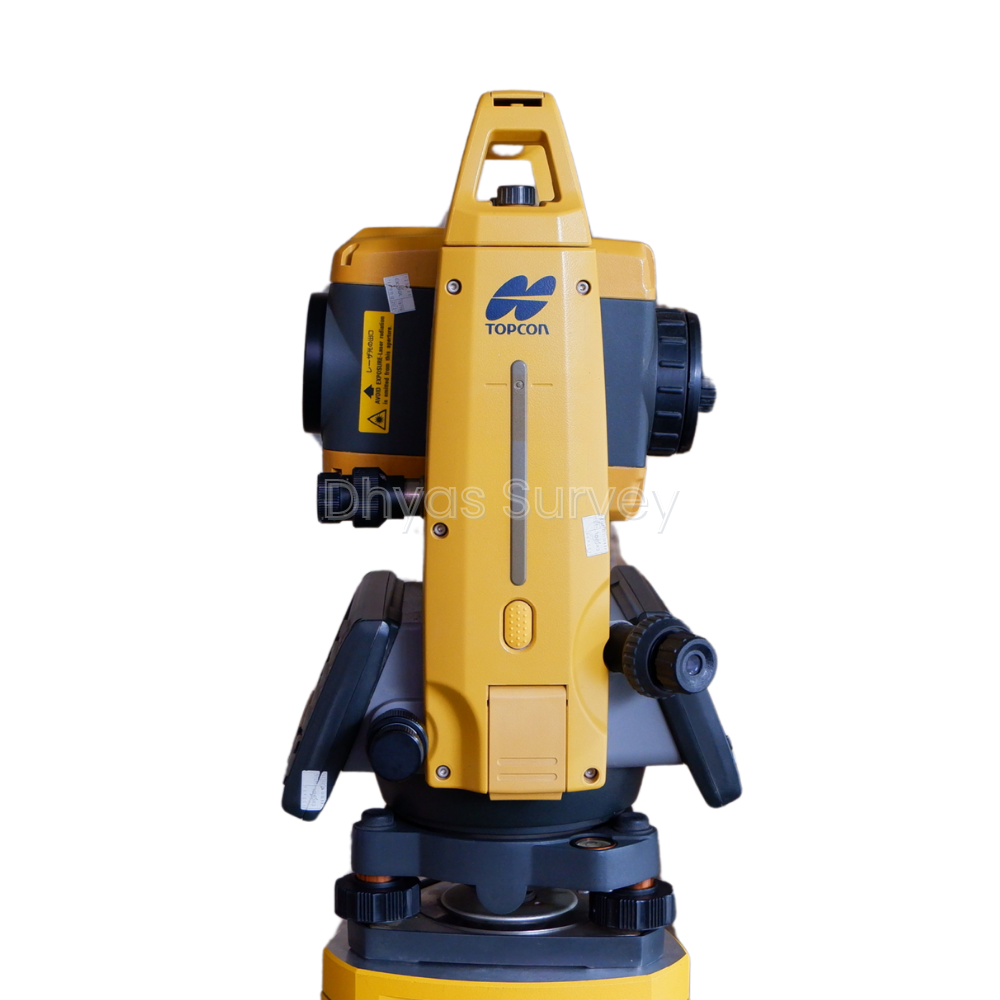

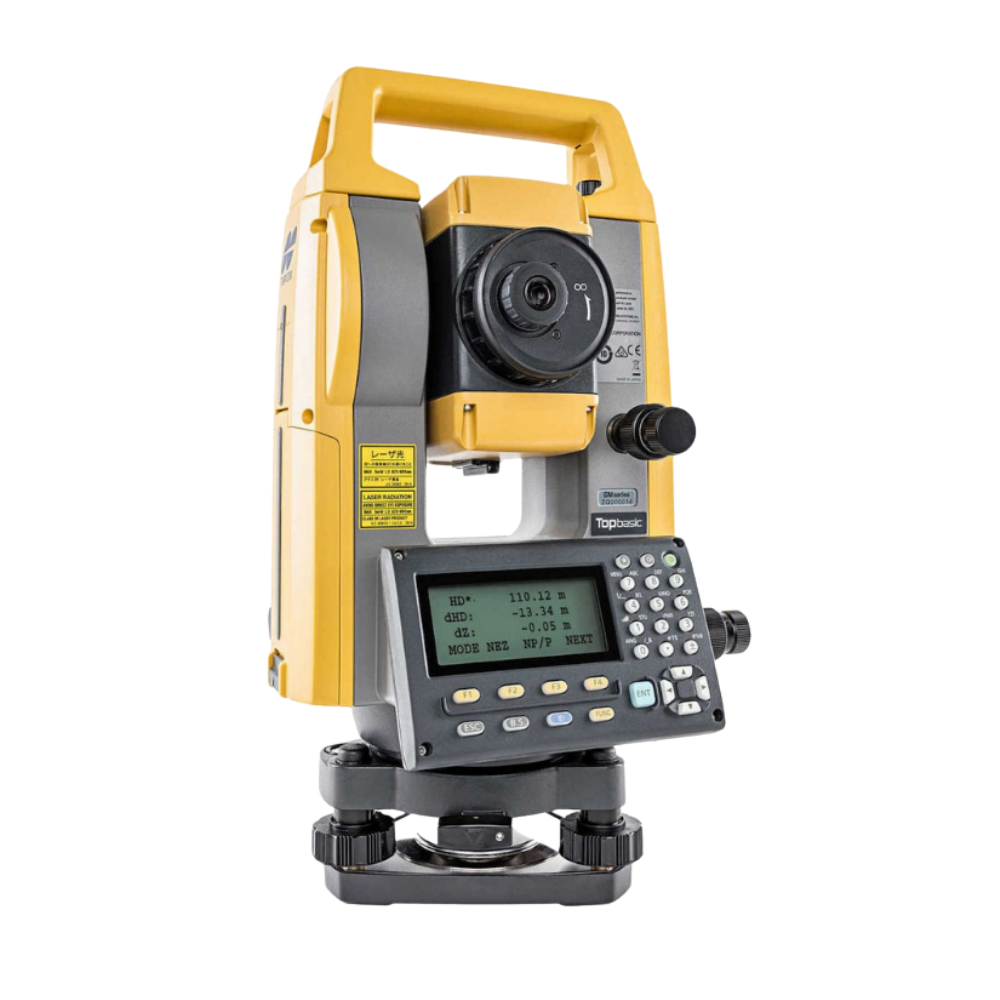

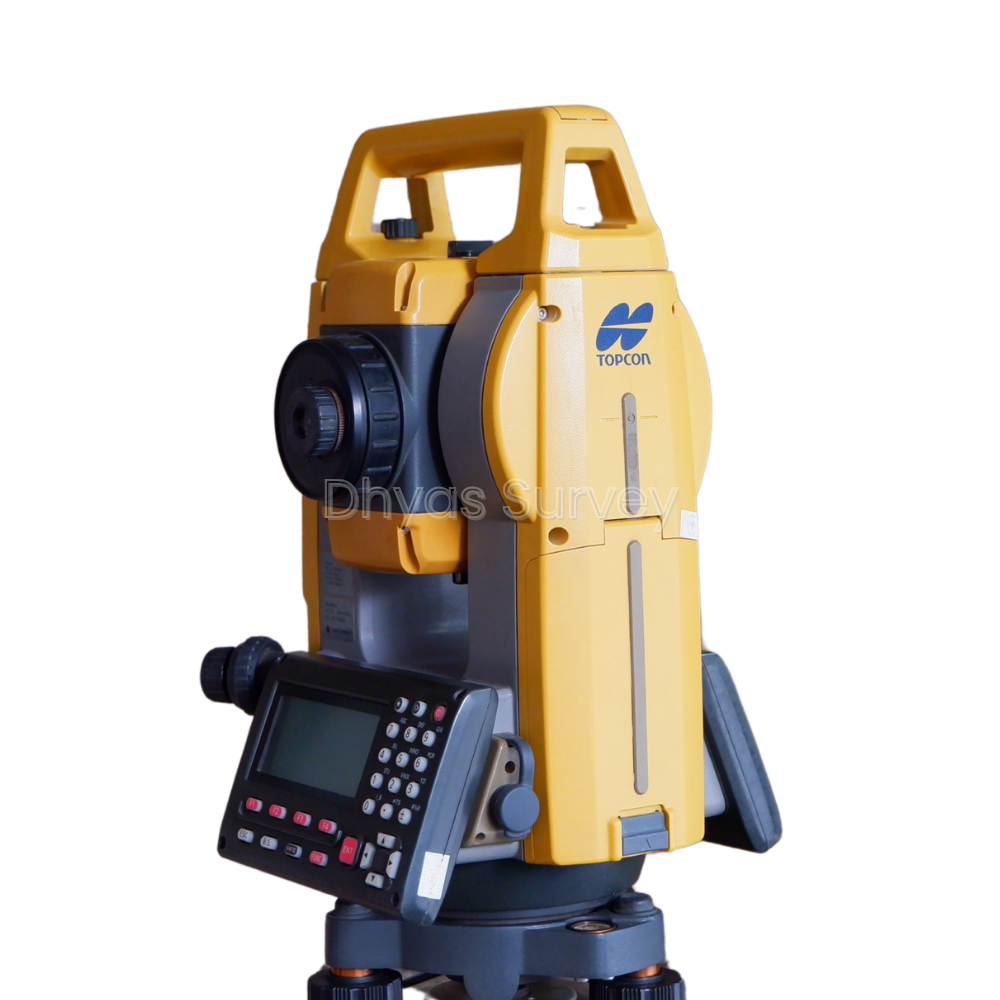

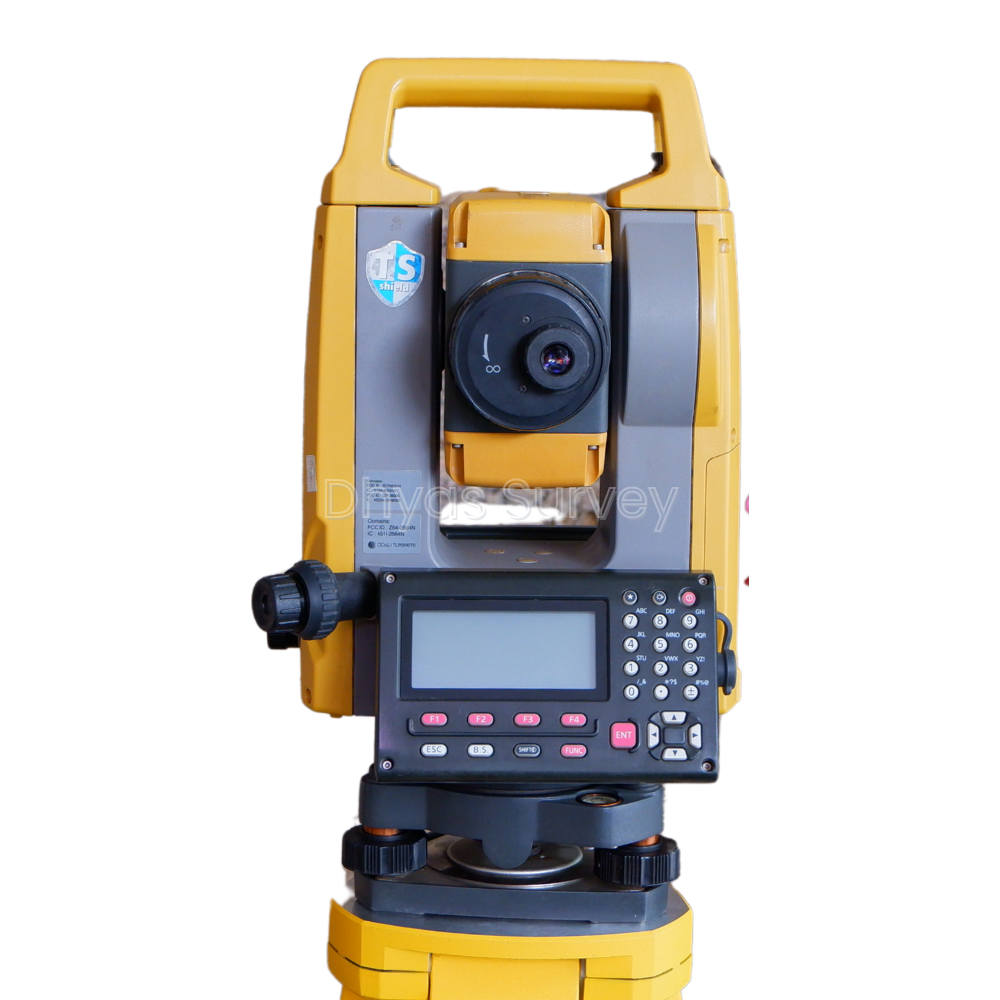

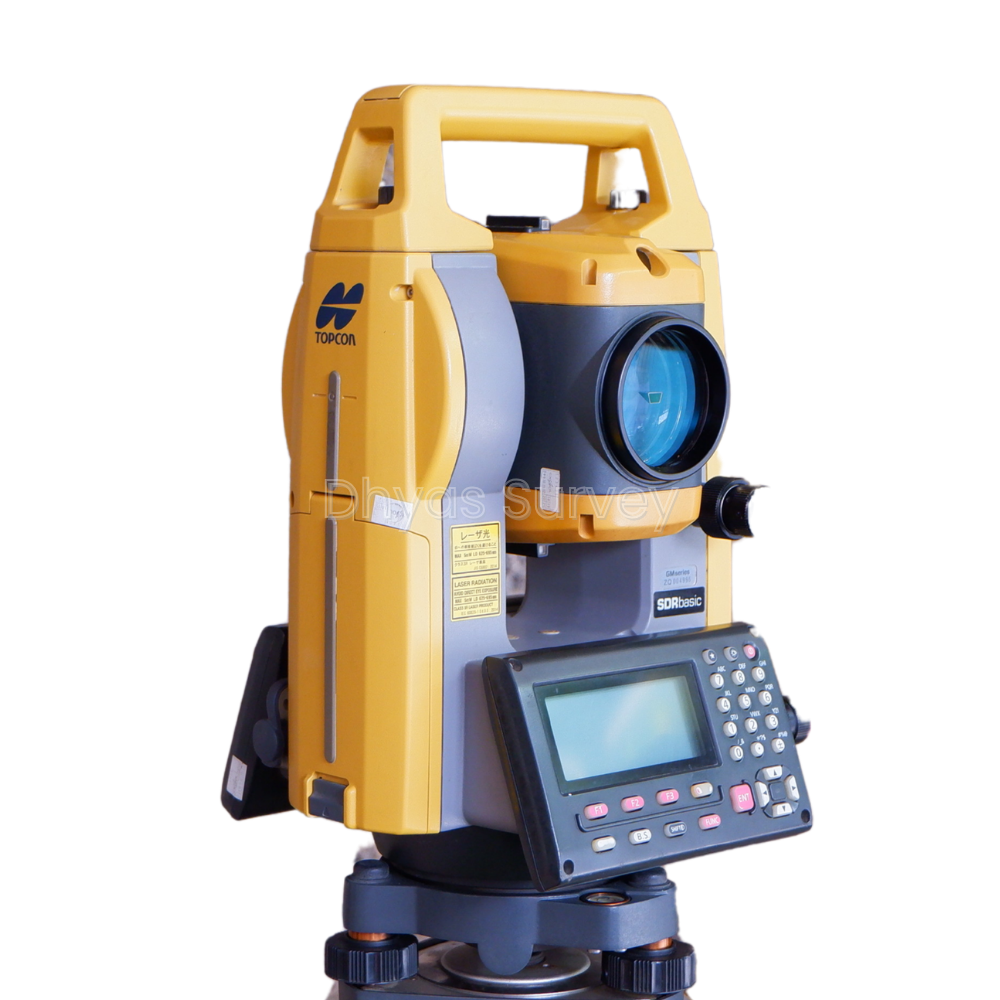

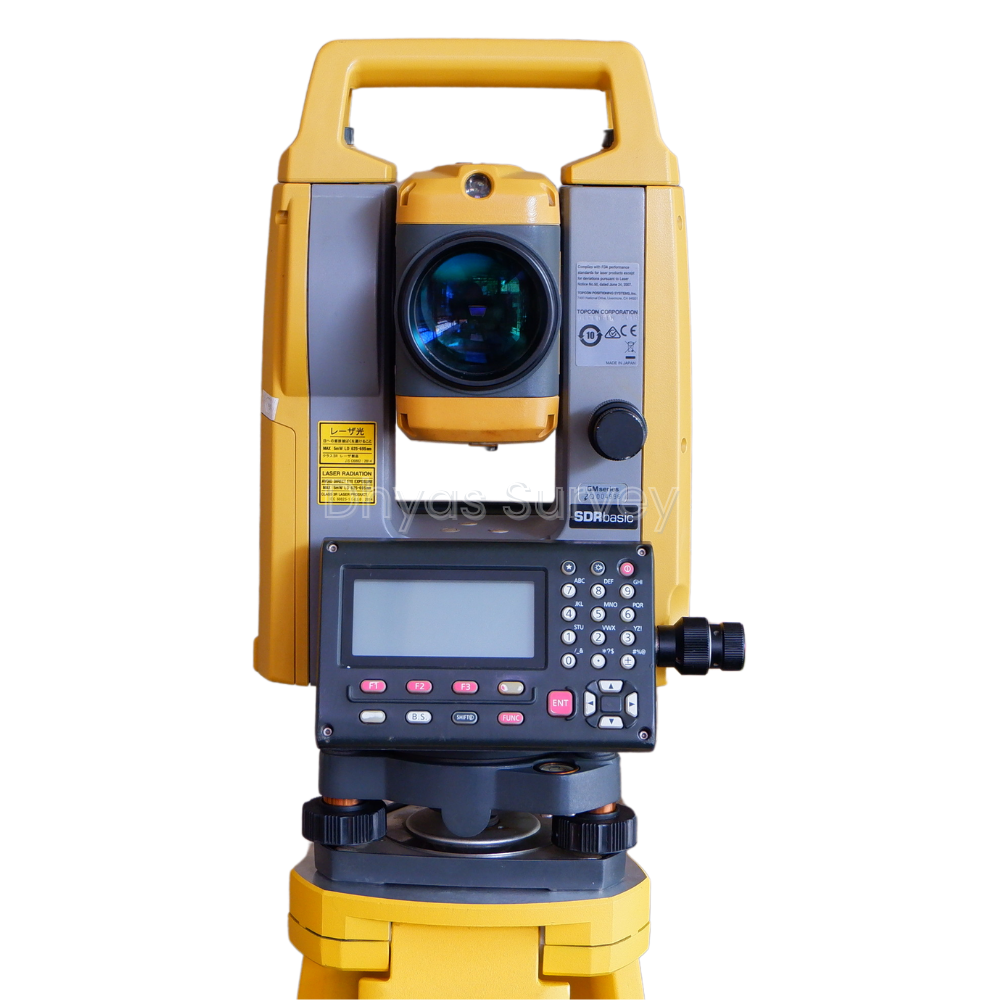

Topcon GM-101 Geodetic Measurement

Rp180.000.000

SKU: TS-TPC-GM-101 Kategori: Brand:

Total Station Topcon GM-100 Series adalah total station reflectorless buatan Jepang dengan EDM kelas atas dan software konstruksi serta survei bawaan. Mengukur hingga 800 m tanpa prisma (akurasi 2 mm + 2 ppm) dan hingga 5.000 m ke prisma (akurasi 1,5 mm + 2 ppm), dengan waktu pengukuran 0,9 detik. Pilihan akurasi sudut 1″, 2″, 3″, atau 5″, teleskop 30X, dual-axis compensator, serta guide light (LED hijau dan merah) untuk memandu pemegang prisma saat stake out. Memori internal sekitar 50.000 titik, slot USB hingga 32GB, tombol berlampu untuk kerja malam, dan trigger key untuk pengukuran topografi yang cepat. Proteksi IP66, dengan satu baterai BDC70 yang tahan hingga 28 jam (mode ECO). Program bawaan meliputi stake out, resection, offset, missing line measurement, hitung luas, route surveying, dan point to line.

TOPCON · GM-100 SERIES GEODETIC MEASUREMENT STATION

GM-101

Total station entry-level yang terus berevolusi — akurasi sudut 1″, EDM kelas atas, memori besar, dan baterai tahan hingga 28 jam.

1″
Akurasi sudut
1000m
Jarak reflectorless
6000m
Jarak 1 prisma (kondisi baik)
28 jam
Waktu kerja baterai
IP66
Tahan debu & air

EVOLVING ENTRY-LEVEL TOTAL STATION

Total station all-round yang andal untuk konstruksi dan survei

Topcon GM-101 membawa software aplikasi konstruksi dan survei langsung di dalam alat, fitur pengukuran jarak terbaik di kelasnya, memori internal berkapasitas besar yang andal, baterai tahan lama, dan spesifikasi lingkungan yang kuat untuk lokasi kerja yang berat.

Seri GM-100 tersedia dalam empat varian akurasi sudut: GM-101 (1″), GM-102 (2″), GM-103 (3″), dan GM-105 (5″).

NEWLY DESIGNED HIGH-END CLASS EDM

Jangkauan reflectorless dua kali lipat model sebelumnya

Mode prisma mencapai akurasi 1.5mm+2ppm dengan jangkauan hingga 6.000m pada kondisi atmosfer baik, sedangkan mode reflectorless mencapai akurasi 2.0mm+2ppm hingga 1.000m (model sebelumnya 500m). Sangat efektif untuk survei titik kontrol berakurasi tinggi dan survei cross-sectional di area luas.

GUIDE LIGHT & TRIGGER KEY

Stakeout dan topografi lebih cepat

Guide light LED hijau dan merah menuntun operator prisma menuju garis stakeout dengan cepat. Trigger key (tombol ukur jarak) di sisi kanan memungkinkan pengukuran topografi sambil terus mengamati lewat teleskop.

APLIKASI KONSTRUKSI & SURVEI

Software on-board untuk berbagai pekerjaan lapangan

  • Cross-Sectional Survey — program MLM (Missing Line Measurement) menghitung beda tinggi antar titik; hemat waktu dengan mode reflectorless di area luas
  • Stake Out — fungsi Guide Light menuntun operator prisma ke garis stakeout dengan cepat
  • Elevation Stake — stakeout dengan koordinat 3D tanpa perlu memasang alat di garis lurus untuk setiap patok tinggi
  • Boundary & Cadastral Survey — fungsi Area menghitung luas dengan mudah, dan offset calculation menentukan titik pusat objek seperti tiang listrik
  • Coordinate Measurement — manajemen data koordinat 3D untuk perhitungan jalan, layout, dan lainnya
  • Topographic Survey — trigger key dan jangkauan ukur jauh mengurangi jumlah pindah alat

TSSHIELD IoT SUPPORT SYSTEM

Hubungkan lapangan dan kantor

Update firmware dari jarak jauh lewat internet, pantau jam operasi alat untuk manajemen aset, kunci alat dari jauh (Remote Lock) untuk mencegah pencurian, dan pantau status kesehatan alat agar masalah cepat ditangani. Layanan ini mungkin tidak tersedia di semua wilayah.

SUPERIOR BASIC FEATURES

Tangguh, awet, dan siap kerja malam

Rating IP66 menjamin ketahanan di hampir semua kondisi lokasi kerja. Satu baterai BDC70 bertahan hingga 28 jam atau sekitar empat hari operasi normal. Tombol-tombol beriluminasi terang meminimalkan kesalahan saat bekerja malam hari. Memori internal 50.000 titik, ditambah USB hingga 32GB.

JAPAN QUALITY PRODUCTS

Diuji ketat untuk ketahanan jangka panjang

Topcon melakukan uji lingkungan yang berat agar alat tetap beroperasi lama di lokasi kerja yang keras. Seri GM diperiksa menyeluruh di ruang uji tahan debu dan air, serta lolos uji getaran, jatuh, suhu, dan kelembapan. Akurasi jarak diuji pada baseline, sementara leveling dan akurasi sudut diuji dan disetel dengan sistem kolimator.

SPESIFIKASI LENGKAP

TOPCON GM-101

TELESCOPE
Magnification / Resolving Power 30x / 2.5″
Lainnya Panjang 171mm, aperture 45mm (48mm untuk EDM), citra tegak, FOV 1°30′ (26m/1.000m), fokus min. 1.3m, iluminasi reticle 5 level
ANGLE MEASUREMENT
Minimum Display 0.5″ / 1″ (0.0001 / 0.0002gon, 0.002 / 0.005mil)
Accuracy (ISO 17123-3:2001) 1″
Dual-axis Compensator Dual-axis liquid tilt sensor, ±6′
Collimation Compensation On/Off (selectable)
DISTANCE MEASUREMENT
Laser Output Reflectorless: Class 3R · Prism/sheet: Class 1
Jarak (Reflectorless) 0.3-800m · kondisi baik hingga 1.000m
Jarak (Reflective Sheet) RS90N-K: 1.3-500m · RS50N-K: 1.3-300m · RS10N-K: 1.3-100m
Jarak (Mini Prisma) 1.3-500m
Jarak (1 Prisma) 1.3-5.000m · kondisi baik hingga 6.000m
Accuracy (ISO 17123-4:2001) Reflectorless/Sheet: (2+2ppm×D)mm · Prisma: (1.5+2ppm×D)mm
Minimum Display Fine: 0.0001m / 0.001m · Coarse: 0.001m / 0.01m · Tracking/Road: 0.01m
Measuring Time Fine 0.9s · Coarse 0.6s · Tracking 0.4s
OS, INTERFACE & DATA MANAGEMENT
Operating System Linux
Display / Keyboard Graphic LCD 192 x 80 dots, backlight, pengaturan kontras, keyboard alfanumerik 28 tombol backlit
Control Panel / Trigger Key Di kedua sisi · trigger key di sisi kanan
Data Storage Internal ±50.000 titik + USB flash memory (maks. 32GB)
Interface Serial RS-232C, USB2.0 (Type A untuk USB flash memory)
Bluetooth (Opsional) Class 1.5, jangkauan hingga 10m
GENERAL
Guide Light Hijau 524nm & Merah 626nm, jangkauan 1.3-150m
Laser Pointer Coaxial red laser (EDM beam) · tidak bekerja bersamaan dengan guide light
Levels Graphic 6′ (inner circle) · Circular level pada tribrach 10′/2mm
Optical Plummet 3x, fokus min. 0.5m dari dasar tribrach
Laser Plummet (Opsional) Red laser diode 635nm±10nm, akurasi ≤1.0mm@1.3m, Class 2
Dust & Water Protection IP66 (IEC 60529:2001)
Operating Temperature -20°C ~ 60°C
Size (dengan handle) 183(W)×181(D)×348(H)mm
Instrument Height 192.5mm dari permukaan dudukan tribrach
Weight (baterai+tribrach) Approx. 5.3kg
POWER SUPPLY

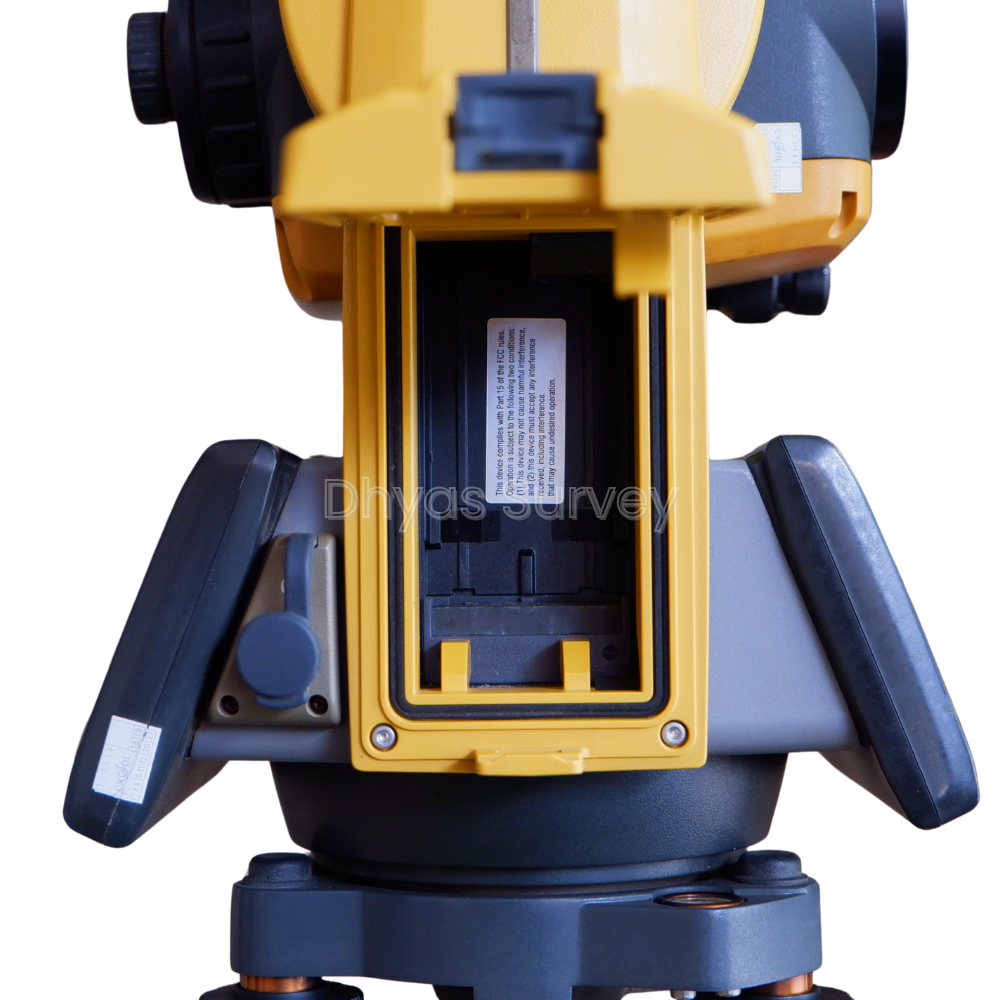

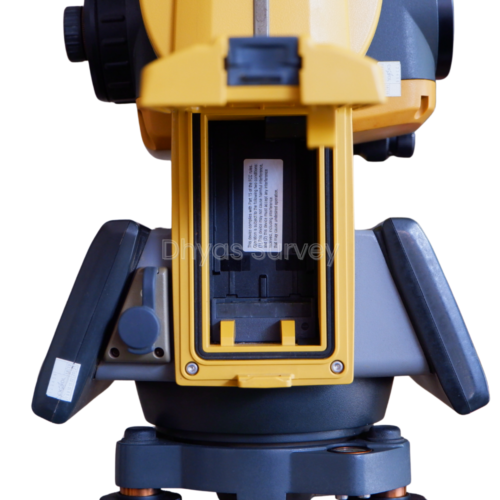

Battery BDC70 Li-ion rechargeable
Operating Time (20°C) Approx. 28 jam (mode EDM eco, ukur tiap 30 detik)
APPLICATION PROGRAM
On Board REM Measurement · 3D Coordinate Measurement · Resection · Stake Out · Topography Observation · Offset Measurement · Missing Line Measurement · Surface Area Calculation · Route Surveying · Point to Line

DALAM PAKET

Kelengkapan Standar

Topcon GM-1011 unit
Prisma ADS Polygon1 unit
Prisma AK Single1 unit
Tripod2 unit
Stik Pole1 set

UNDUHAN

Brosur & Manual Book Topcon GM-100 Series

PDF

Brosur Topcon GM-100 Series

Ringkasan fitur dan spesifikasi Topcon GM-100 Series Geodetic Measurement Station.

UNDUH BROSUR

PDF

Manual Book Topcon GM-100 Series

Panduan penggunaan dan pengoperasian Topcon GM-100 Series untuk pengguna baru maupun berpengalaman.

SEGERA HADIR
