South NTS N6+ Plus

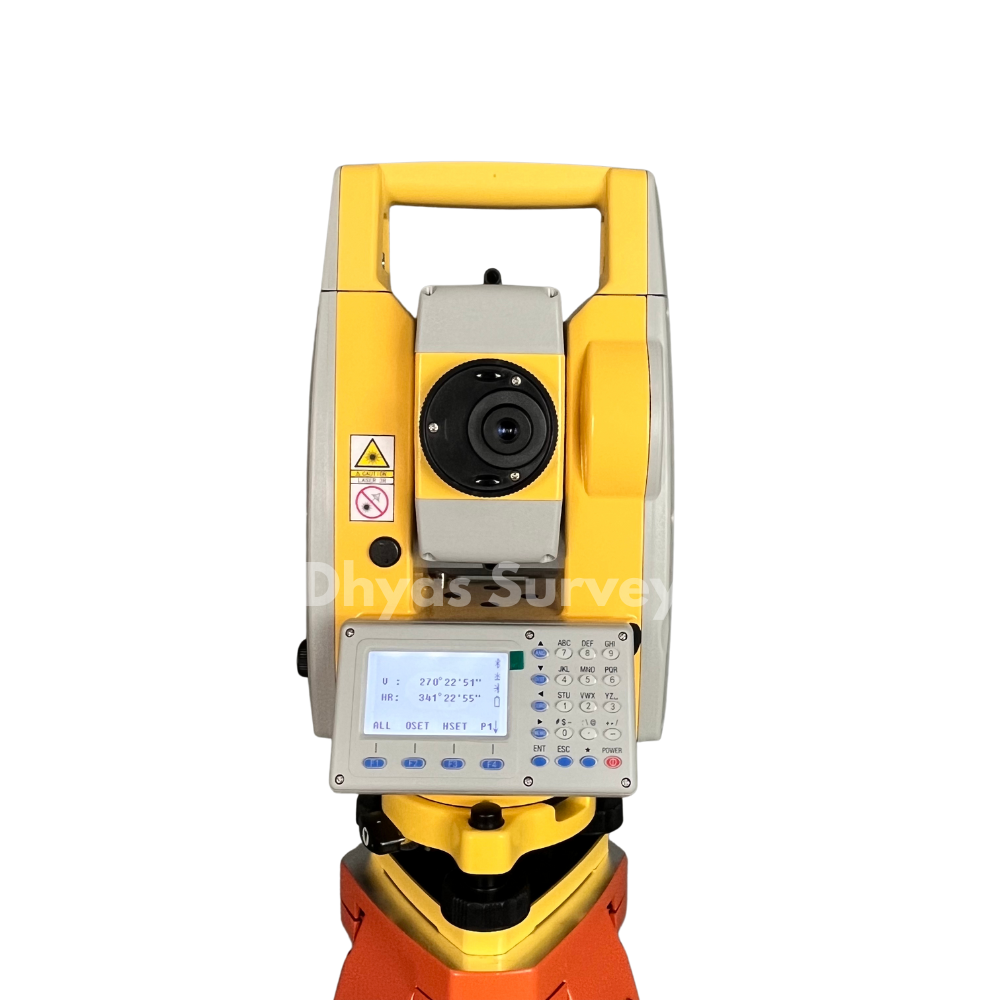

South NTS N6+ Plus / Total Station South NTS N6+ adalah instrumen survei presisi tinggi yang populer di kalangan profesional di bidang konstruksi, teknik sipil, dan geodetik. Alat ini dirancang untuk memberikan pengukuran jarak dan sudut yang akurat serta efisien di berbagai kondisi lapangan. Berikut adalah spesifikasi lengkapnya:
Spesifikasi Total Station South NTS N6+
1. Pengukuran Sudut
- Akurasi Sudut: 2 detik (2″) atau 5 detik (5″) – Tergantung pada varian model N6+ (misal N6+ vs N6H).
- Metode Pengukuran: Absolute Encoding, Continuous (Pengkodean Absolut, Berkelanjutan)
- Diameter Disk Encoder: 79 mm
- Metode Deteksi: Horizontal: Dual, Vertikal: Dual
- Pembacaan Sudut Minimum: 0.1″ (detik) / 1″ (detik) / 5″ (detik) / 10″ (detik) – Dapat dipilih.
2. Pengukuran Jarak (EDM – Electronic Distance Measurement)
- Jarak Pengukuran Tanpa Prisma (Reflectorless): 1000m atau 1500m (tergantung varian) | Akurasi: ±(3+2ppm x D)mm
- Jarak Pengukuran dengan Prisma Tunggal: 5000m (5 km) dalam kondisi baik | Akurasi: ±(2+2ppm x D)mm
- Jarak Pengukuran dengan Reflektor Sheet: 1000m | Akurasi: ±(2+2ppm x D)mm
- Waktu Pengukuran: Fine Mode (Presisi Tinggi): < 0.3s (untuk prisma) / 0.3s-3s (untuk non-prisma) | Tracking Mode (Pelacakan): < 0.1s
- Tipe EDM: Koaksial, Dual Laser EDM (Teknologi baru untuk mengurangi interval pengukuran dengan sinyal balik yang lebih kuat).
- Pembacaan Jarak Minimum: 0.1 mm
- Unit Pengukuran: Meter/US.Feet/Int.Feet/Feet-inch
3. Teleskop
- Citra: Tegak (Erect Image)
- Panjang Tabung: 154 mm
- Apertur Efektif: 45 mm (EDM: 50 mm)
- Pembesaran (Magnification): 30x
- Bidang Pandang (Field of View): 1°30′
- Daya Pisah (Resolving Power): 3″
- Jarak Fokus Minimum: 1.2 m
4. Kompensator Otomatis
- Sistem: Cair, Dual-Axis (Kompensasi Sumbu Ganda)
- Rentang Kerja: ±4′ (menit)
- Akurasi: 1″ (detik)
5. Plummet (Penitik Pusat)
- Tipe: Laser Plummet (Default)
- Akurasi Laser Plummet: ±1.5mm pada ketinggian 1.5m
- Kecerahan Laser: Dapat disesuaikan
- Wavelength Laser: 630-670nm
- Kelas Laser: Class 2 / IEC60825-1
- Optical Plummet (Opsional): Citra: Tegak | Pembesaran: 3x | Rentang Fokus: 0.5m – ∞ | Bidang Pandang: 5°
6. Baterai
- Tipe: Baterai Lithium-ion yang dapat diisi ulang
- Tegangan: 7.4V DC
- Kapasitas: 5000mAh atau 3100mAh (tergantung varian)
- Waktu Operasi Berkelanjutan: Hingga 10 jam atau 16 jam atau bahkan 26 jam (tergantung varian dan penggunaan)
7. Tampilan & Keyboard
- Layar: LCD Hitam & Putih, Dual Sisi (Face 1 & Face 2)
- Resolusi Layar: 160*96 dpi
- Keyboard: Alphanumeric, 24 Tombol (dengan lampu latar)
- Tombol Pemicu (Trigger Key): Tombol pintas untuk pengukuran cepat, terletak di samping.
8. Memori & Komunikasi
- Memori Internal: 96.000 blok data (sekitar 96.000 titik pengukuran)
- Antarmuka: Bluetooth Nirkabel (Class II, V2.0+EDR) | USB Flash Disk (USB A) | Micro USB | RS-232C (6 pin) | Slot Kartu SD (beberapa varian mungkin tidak memiliki SD Card)
- Transfer Data: Bi-directional data transfer
9. Koreksi
- Koreksi Atmosfer: Input Manual, Koreksi Otomatis
- Koreksi Kelengkungan Bumi: Input Manual, Koreksi Otomatis
- Konstanta Prisma: Input Manual, Koreksi Otomatis
10. Umum
- Sistem Operasi: Tidak ada OS spesifik seperti Windows CE, biasanya berbasis firmware custom.
- Suhu Operasional: -20°C ~ +50°C
- Peringkat IP (Ketahanan Debu & Air): IP55 atau IPX6 (Sangat tahan terhadap debu dan semburan air bertekanan tinggi dari segala arah)
- Dimensi (Perkiraan): 190mm x 195mm x 335mm (bervariasi sedikit antar sub-model)
- Berat (Perkiraan): 5.5 kg (tanpa baterai)
11. Fitur Tambahan & Keunggulan
- Absolute Encoding Disk: Memungkinkan instrumen untuk langsung beroperasi saat dihidupkan tanpa perlu inisialisasi sudut, bahkan jika daya mati secara tidak sengaja.
- Manajemen Memori Internal yang Nyaman: Kapasitas besar memungkinkan manajemen file yang mudah (menambah, menghapus, memodifikasi, mentransfer data).
- EDM Laser Ganda: Teknologi baru yang mengganti jalur cahaya masuk & keluar dengan sirkuit laser elektronik, bukan kontrol motor mekanis. Dikombinasikan dengan prosesor EDM CORTEX M4 yang diperbarui, EDM laser ganda secara signifikan mengurangi interval pengukuran dengan sinyal balik yang lebih kuat.
- Laser Spot yang Lebih Kecil: Meningkatkan akurasi penargetan, terutama pada jarak dekat.
- Interface Onboard yang Mudah Digunakan: Desain toolbar baru di sisi layar untuk memeriksa status total station secara real-time.
- Program Survey yang Kuat: Termasuk COGO (perhitungan geometri koordinat), Point to Line (menghitung koordinat dari titik dan garis yang diketahui), Offset (sudut, jarak, offset kolom), dan program jalan yang dioptimalkan untuk desain, editing, dan layout jalan.
- Panduan Cahaya (Guide Light): Tipe LED (Merah 635nm/Hijau 590nm) untuk membantu penargetan.
