Cara Setting GNSS Satelit S1 Connect Drone DJI Mavic 3 Enterprise Phantom

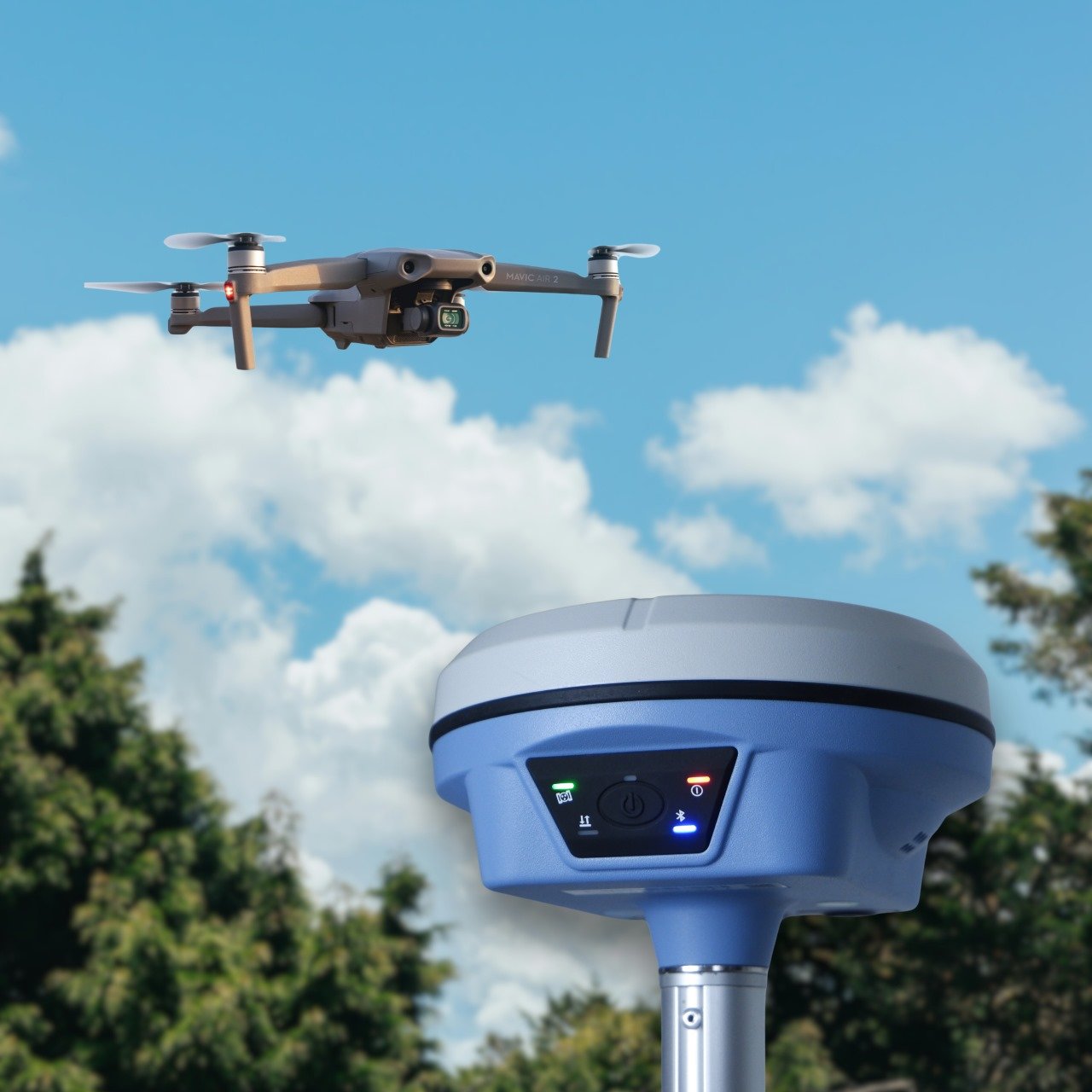

Receiver Satelit S1 Connect Drone DJI adalah sebuah sistem survei udara yang sangat canggih dan terintegrasi. Pada dasarnya, sistem ini menggabungkan dua teknologi utama: GPS RTK GNSS Satelit S1 yang berfungsi sebagai stasiun basis (base station) atau receiver rover, dan Drone DJI yang dilengkapi dengan modul RTK. Dengan adanya kombinasi ini, surveyor dapat melakukan pemetaan udara dengan tingkat akurasi yang luar biasa, jauh melampaui metode fotogrametri tradisional. Pertama-tama, mari kita bahas peran GPS RTK GNSS Satelit S1. Sistem ini menerima sinyal dari berbagai konstelasi satelit (GNSS), misalnya GPS, GLONASS, Galileo, dan BeiDou. Setelah itu, ia memproses sinyal tersebut untuk menentukan posisinya dengan presisi sentimeter. Oleh karena itu, S1 dapat berfungsi sebagai stasiun basis yang dipasang di titik kontrol yang diketahui, lalu mengirimkan data koreksi secara real-time ke drone. Di samping itu, S1 juga dapat digunakan sebagai receiver rover untuk mengukur Ground Control Points (GCP) atau titik-titik detail di lapangan.
1. GNSS Base receiver setting (Kita Setting GPS Satelit S1 Sebagai Contoh)
- Hidupkan terlebih dahulu GPS RTK GNSS Satelit S1 , Gunakan Wifi pada laptop atau Handphone untuk Connect Wifi Satelit S1

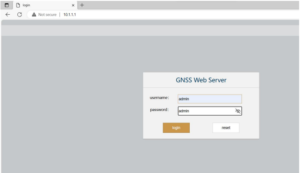

- Lalu buka browser lalu masukan url 10.1.1.1 , user admin , Password admin

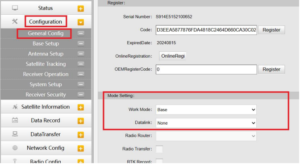

- Lalu masuk ke menu Configuration > lalu klik General Config, lalu set Work Mode sebagai Base, dan Datalink None

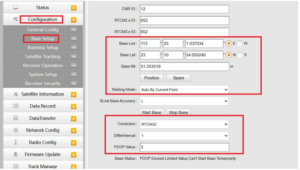

- Setelah itu masih pada menu Configuration > lalu masuk Base setup, lalu setting base coordinate yang ada pada BM yang akan kita gunakan

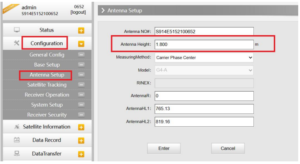

- Setelah itu masih pada menu Configuration > lalu masuk menu Antenna setup, lalu setting tinggi antena
- Lalu Setting Base receiver NTRIP Caster :

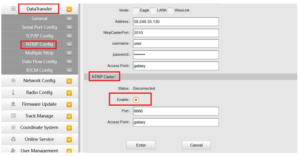

Masuk Menu Data Transfer > lalu Pilih NTRIP config > lalu pilih NTRIP Caster, lalu pilih izinkan / Enable , lalu masukan Port and Access point name (kamu bisa menggunakan bawaan alat yaitu port 6666 and access point galaxy)
Setelah itu kamu sudah bisa setting Drone DJI yang akan kamu gunakan.
2. Hidupkan Drone DJI dan Controllernya

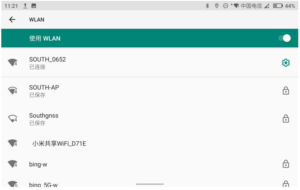

- Sambungkan Controller ke Wifi GPS RTK GNSS Satelit S1,

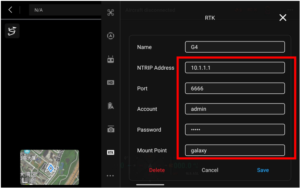

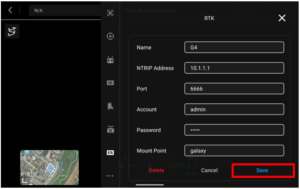

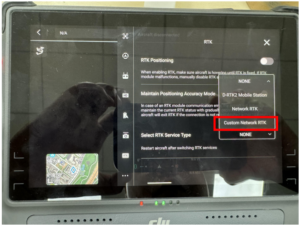

- Buka controller Drone , lalu buka RTK setting, Pilih RTK Service Type dan pilihi Custom network RTK, untuk alamat NTRIP gunakan IP 10.1.1.1, dan port yang sama dengan Port yang telah kita setting pada Receiver Satelit S1 yaitu (default 6666), user admin, Password admin, untuk Mountpoint masih sama dengan settingan pada gps satelit S1 ( default galaxy)
- Setelah itu pilih Save

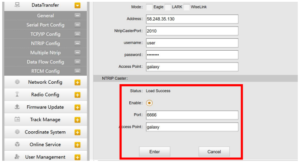

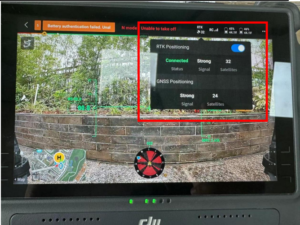

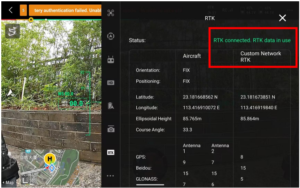

Lalu Web UI akan menampilkan load success, yang artinya Controller sudah terhubung dengan Satelit S1 Base receiver. dan drone akan menunjukan status float / Fixed (DJI M350 RTK , DJI Phantom 4 RTK , Mavic 3 Enterprise).
jika ingin Download Manual Book for Connect Drone DJI pada GPS Satelit S1 Klik disini
